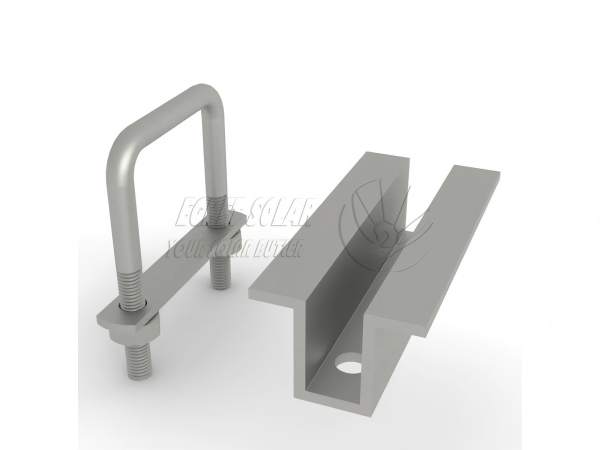

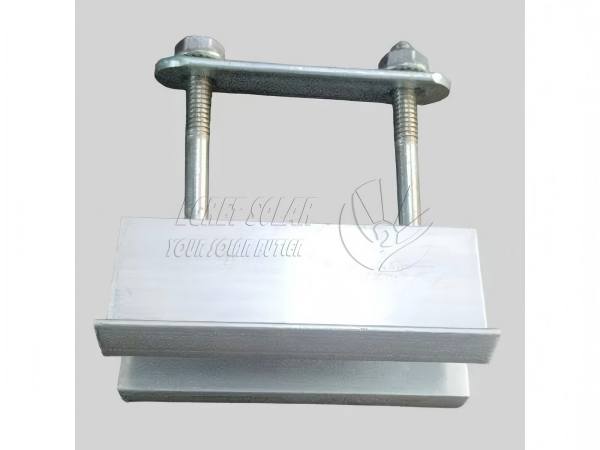

Dual U Bolt Solar Mid Clamp

แคลมป์กลางแสงอาทิตย์ Egret dual U bolt ใช้เพื่อยึดแผงโซลาร์เซลล์ทั้งสองด้านที่ตำแหน่งตรงกลางระหว่างแผงเซลล์แสงอาทิตย์สองแผงที่อยู่ติดกัน แตกต่างจากแคลมป์กลางแสงอาทิตย์ทั่วไปและที่หนีบปลายตัวแคลมป์ยาวกว่า 80-100 มม. ส่งผลให้มีการกระจายแรงที่สม่ำเสมอยิ่งขึ้นและสร้างโครงสร้างบัฟเฟอร์เพื่อป้องกันการบีบและขีดข่วนเฟรมอะลูมิเนียมไฟฟ้าโซลาร์เซลล์

ความยาวมาตรฐานของผลิตภัณฑ์ครอบคลุม 80-100 มม. และความยาวที่กำหนดเองอื่น ๆ ได้รับการยอมรับ เข้ากันได้กับความหนาของโมดูลไฟฟ้าโซลาร์เซลล์กระแสหลัก 30/35/40 มม. ในตลาด ความสูงของรูปตัวยูสามารถปรับแต่งให้ตรงกับข้อกำหนดที่แตกต่างกันของคานหลักเหล็กสี่เหลี่ยม

พารามิเตอร์ผลิตภัณฑ์

คำแนะนำในการปรับแต่ง

ตัวเลือกความยาวแคลมป์อลูมิเนียม: 80 มม. ถึง 120 มม

ความสูงของกรอบแผง PV ที่เหมาะสม: 30 ถึง 40 มม

ความกว้างของช่องเปิด U-bolt (เหมาะสำหรับคานหลักของท่อสี่เหลี่ยม): 40/60/80/100 มม. เหมาะสำหรับ 40 × 60, 50 × 80, 50 × 100 ฯลฯ วงเล็บเหลี่ยม

เส้นผ่านศูนย์กลางของตัวยึด PV U Bolt: โดยทั่วไปคือ M8 และ M6

หากรางยึดเป็นท่อกลม สามารถใช้สลักเกลียวกลมรูปตัว U ได้ หากใช้เหล็กรูปตัวยูก็สามารถใช้ได้ที่หนีบกลางแสงอาทิตย์พร้อมน็อตพลาสติก .

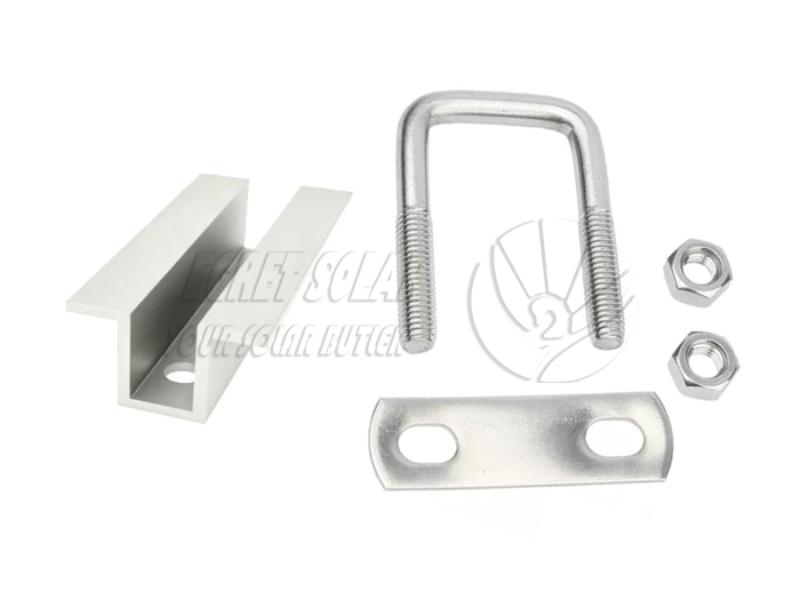

ส่วนประกอบที่รวมอยู่

ชุดแคลมป์ pv U-bolt ทั้งชุดจัดส่งเป็นชุด ไม่จำเป็นต้องซื้ออุปกรณ์เสริมแยกต่างหาก ชุดที่สมบูรณ์ประกอบด้วยดังต่อไปนี้:

1.แคลมป์กลางอลูมิเนียม *1

(โปรไฟล์การอัดขึ้นรูปอลูมิเนียมอัลลอยด์ Al6005-T5 พื้นผิวอโนไดซ์

2.อลูมิเนียมแผ่นยาว*1

(แคลมป์อลูมิเนียมของวัสดุชนิดเดียวกัน)

3.U-โบลท์ * 1:

(เหล็กชุบสังกะสีแบบจุ่มร้อน Q235 โค้งงอในตัว กันสนิม และทนต่อสภาพอากาศ)

4.แหวนรองแบบแบน *2

( ตัวยึดมาตรฐานชุบสังกะสีแบบจุ่มร้อน ป้องกันการคลายและป้องกันการลื่น)

5.น็อตหน้าแปลนหรือน็อตหกเหลี่ยมภายนอก *2

คุณสมบัติของแคลมป์กลางแสงอาทิตย์ U

การกระจายแรงเค้นที่สมดุล ป้องกันการลื่นไถลของแผง

พื้นที่รอยต่อขนาดใหญ่ระหว่างแคลมป์อะลูมิเนียมกับโครงแผงโซลาร์เซลล์และรางช่วยให้มั่นใจได้ถึงการกระจายความเค้นที่สม่ำเสมอเมื่อเปรียบเทียบกับแคลมป์กลางทั่วไป ป้องกันการเคลื่อนตัวของแผงภายใต้ลมแรงและความผันผวนของอุณหภูมิ

ทนต่อการกัดกร่อนกลางแจ้งในระยะยาว

แคลมป์ยึดพลังงานแสงอาทิตย์สองชั้นต้านทานรังสียูวี ฝน และการกัดกร่อนของกรด/ด่าง ยูโบลท์ชุบสังกะสีแบบจุ่มร้อน จึงรับประกันการทำงานที่ปราศจากสนิมเป็นเวลา 15 ปี แม้ในพื้นที่ชายฝั่งทะเลที่มีละอองเกลือสูงและพื้นที่ทางใต้ที่มีฝนตก เหมาะสำหรับสภาพแวดล้อมกลางแจ้งที่รุนแรงต่างๆ

บริการหลังการขายที่ดีเยี่ยม

ผลิตภัณฑ์ของเราใช้วัสดุฐานเหล็กคุณภาพสูงและมีชั้นสังกะสี 65µm ซึ่งให้อายุการใช้งาน 25 ปีและการรับประกัน 12 ปี

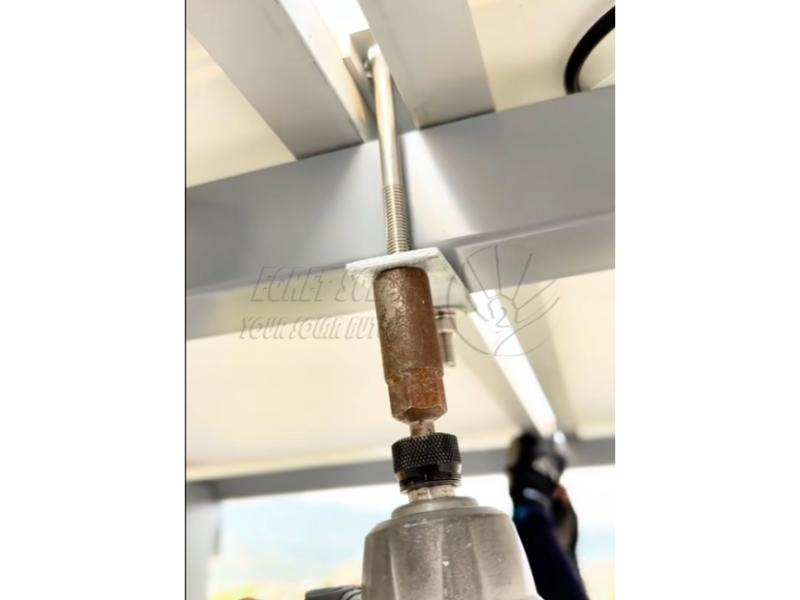

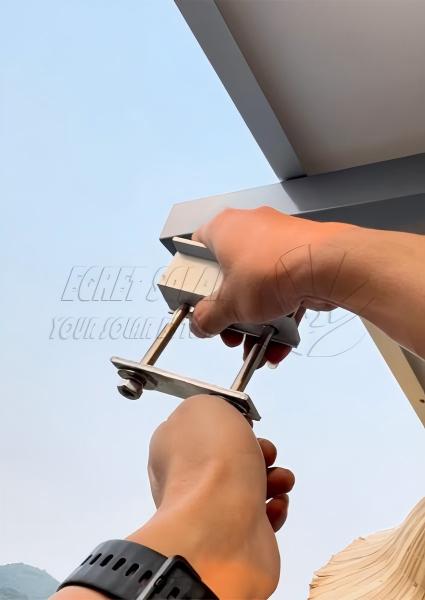

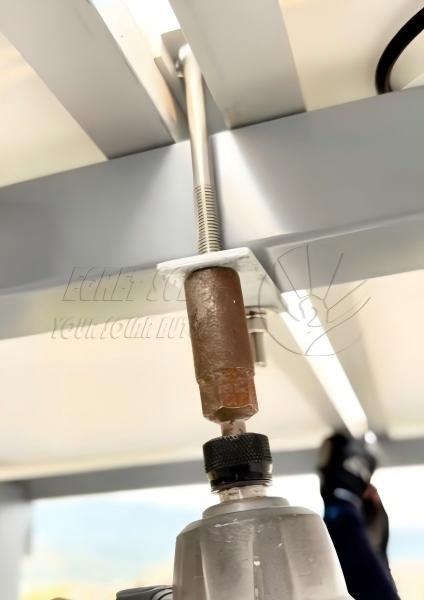

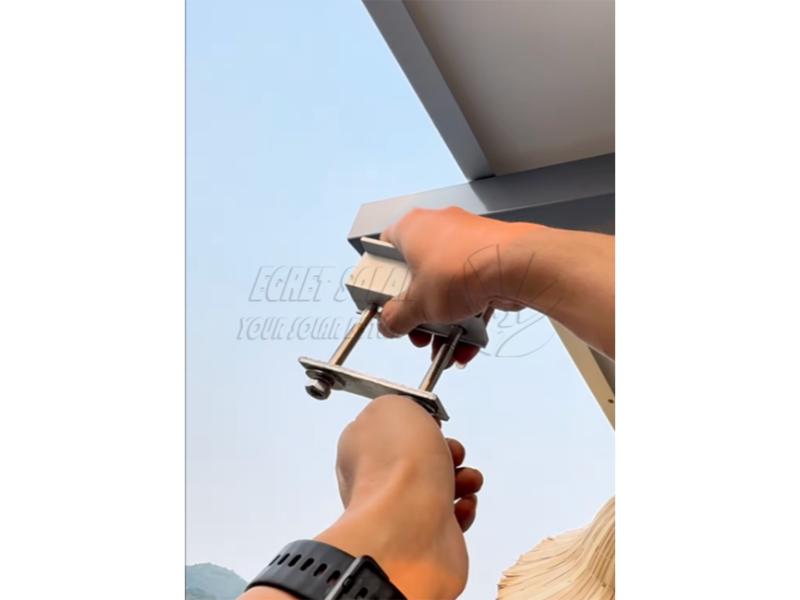

                                                                   ภาพการติดตั้งจัดทำโดยลูกค้าชาวมอริเชียส

คำถามที่พบบ่อย

ไตรมาสที่ 1 U-bolt สามารถล็อคคานท่อสี่เหลี่ยมแบบใดได้บ้าง

A1. ยูโบลท์มาตรฐานจะพอดีกับคานเหล็กสี่เหลี่ยมชุบสังกะสี/ZAM หากฉากยึดของคุณใช้คานความกว้าง/ความหนาพิเศษ เราสามารถปรับแต่งความสูงของยูโบลต์และความกว้างช่องเปิดได้ตามแบบของคุณ

ไตรมาสที่ 2 ปากกาจับนี้สามารถใช้ในพื้นที่ที่มีละอองเกลือสูงใกล้ทะเลได้หรือไม่?

ก2: ใช่. ที่หนีบกลางพลังงานแสงอาทิตย์ U ทนต่อรังสียูวีและทนฝนกรด ตัวยึดสังกะสีแบบจุ่มร้อนผ่านการทดสอบการพ่นเกลือเป็นเวลา 500 ชั่วโมง สำหรับสภาพแวดล้อมที่มีการกัดกร่อนสูง เช่น เกาะต่างๆ สามารถอัพเกรดสลักเกลียวสังกะสี-อลูมิเนียม-แมกนีเซียมได้ โดยมีอายุการใช้งานกลางแจ้งมากกว่า 20 ปี

คำถามที่ 3: หากสภาพแวดล้อมการติดตั้งรุนแรง มีระบบกราวด์ที่แนะนำซึ่งสามารถปรับให้เข้ากับแคลมป์กลางนี้ได้หรือไม่

ตอบ:เราขอแนะนำให้ใช้ระบบท่อ zam square ความแข็งแรงสูง เหมาะสำหรับพื้นที่ที่มีหิมะตกหนักและลมแรงในยุโรป ไม่จำเป็นต้องเชื่อม การเชื่อมต่อและการยึดทำได้โดยตรงด้วยสลักเกลียว ทำให้การติดตั้งสะดวก
