ที่หนีบปลาย

ที่ที่หนีบปลาย ของนกกระยางแสงอาทิตย์เช่นเดียวกับบล็อกแรงดันกลางจะต้องเข้ากันได้กับความหนาของโครงส่วนประกอบ (ปกติ 30-40 มม.) ก็สามารถปรับแต่งตามโซลูชันทางวิศวกรรมที่แตกต่างกัน และทำจากวัสดุโลหะผสมอลูมิเนียมอะโนไดซ์เพื่อหลีกเลี่ยงการกัดกร่อนกับโครงส่วนประกอบและมีบทบาทเป็นฉนวนในเวลาเดียวกัน

คุณสมบัติที่สำคัญ

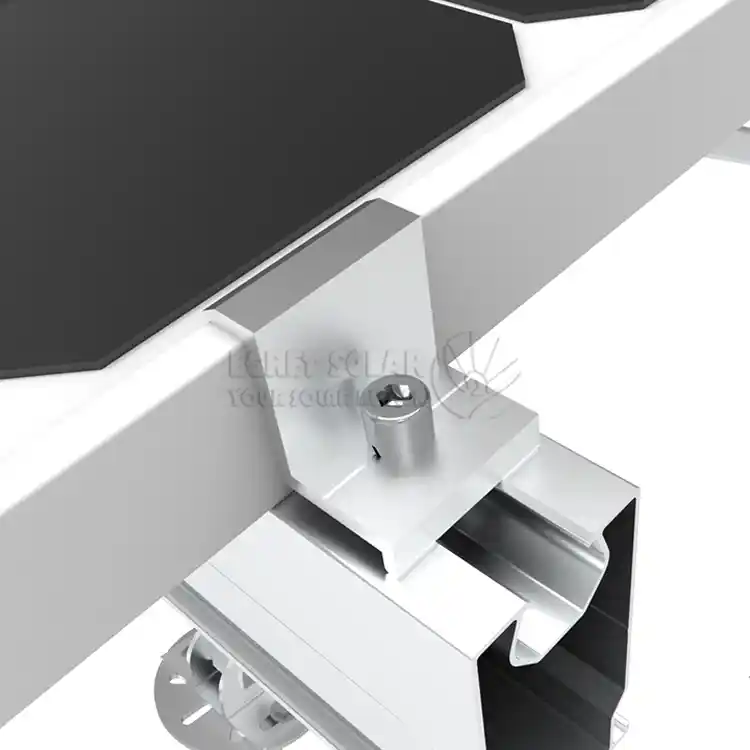

แคลมป์ปลายพลังงานแสงอาทิตย์ยึดโครงส่วนประกอบด้านนอกสุดของแต่ละแถวเข้ากับปลายรางไม่ให้หลุดออก ในเวลาเดียวกัน การกดที่ขอบของส่วนประกอบช่วยลดการบุกรุกของลม ฝน และฝุ่นจากด้านข้าง ซึ่งตั้งอยู่ที่ขอบของอาร์เรย์และรับแรงยกลมที่แข็งแกร่งที่สุด (แรงดึงขึ้น) และแรงดูดลมโดยตรง ซึ่งถือเป็นจุดรับแรงหลักในการออกแบบที่ต้านลมและต้องมีความแข็งแรงทางกลเพียงพอ

ความแตกต่างระหว่างแคลมป์พลังงานแสงอาทิตย์

ตำแหน่งการติดตั้งของแคลมป์ปลายสำหรับแผงโซลาร์เซลล์อยู่ที่จุดเริ่มต้นและจุดสิ้นสุดของอาร์เรย์ และมีเพียงกรอบด้านนอกของโมดูลเดียวเท่านั้นที่ได้รับการแก้ไข แรงหลักส่วนใหญ่รับภาระลมที่ขอบที่แข็งแกร่งที่สุดจากด้านหนึ่งของโมดูล และในขณะเดียวกันก็มีบทบาทในการตรึงขั้วต่อ ต้านทานแรงดันลมที่รุนแรง และการปิดผนึกขอบ ลักษณะที่ปรากฏมักได้รับการออกแบบโดยปิดปลายด้านหนึ่งหรือมีฝาปิดปลาย

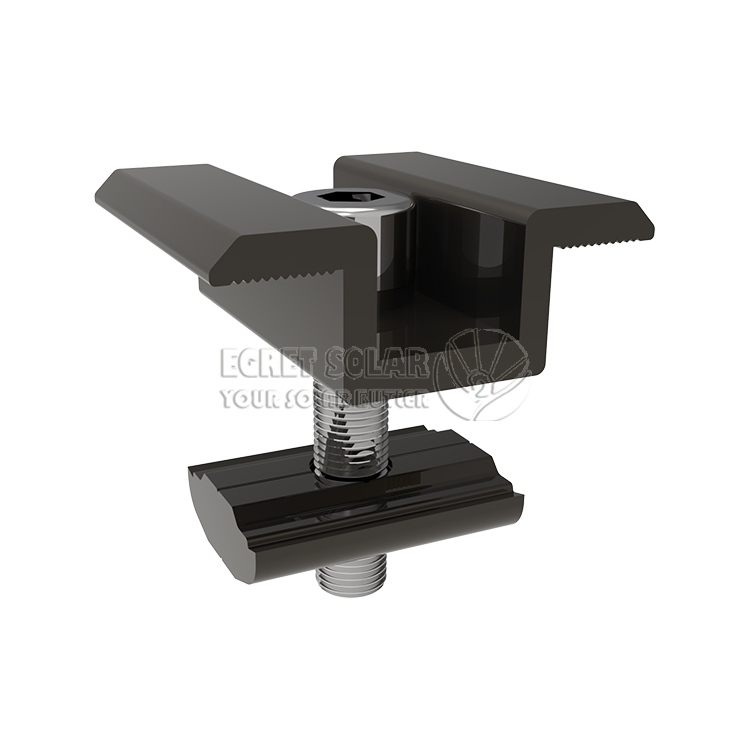

Mid Clamp ได้รับการติดตั้งไว้ตรงกลางของอาร์เรย์และยึดเฟรมด้านในของส่วนประกอบสองชิ้นที่อยู่ติดกันพร้อมกัน โดยรับแรงที่ส่งมาจากส่วนประกอบทั้งสองที่อยู่ติดกัน ส่วนใหญ่จะต้านทานแรงยกของลมขึ้นด้านบน ปลายทั้งสองด้านของ Mid Clamp เปิดอยู่และใช้เพื่อยึดแผง

หลักการออกแบบ

การออกแบบผลิตภัณฑ์ช่วยแก้ปัญหาสำคัญที่มักพบในงานวิศวกรรมเชิงปฏิบัติ บล็อกแรงดันปลายแบบเดิมมีแนวโน้มที่จะหมุนและเคลื่อนที่เมื่อขันให้แน่นนกกระยางแสงอาทิตย์การออกแบบของที่หนีบปลายสำหรับติดตั้งแผงโซลาร์เซลล์พื้นผิวลูกปืนสามมุมที่ออกแบบ พัฒนา และผลิตจะแปลงแรงหมุนที่เกิดจากการยึดเข้ากับแรงล็อคแนวตั้งลงด้านล่างผ่านพื้นผิวสัมผัสที่เป็นเอกลักษณ์ แก้ปัญหานี้โดยพื้นฐานและทำให้การติดตั้งมั่นคงยิ่งขึ้น การออกแบบ T-bolt พร้อมฟันกันลื่น สามารถยึดโบลต์ไว้ในร่องรางนำสำหรับการยึด ทำให้การทำงานด้วยมือเดียวเป็นไปได้และเพิ่มความสะดวกในการติดตั้งอย่างมาก

คนยังถาม

ถาม: เหตุใดจึงต้องมาจากแบรนด์เดียวกันหรือซีรีส์ที่เข้ากันได้เป็นรางนำและส่วนประกอบ สามารถใช้แบบสุ่มได้หรือไม่?

ตอบ: ไม่แนะนำให้ผสมให้เข้ากัน เนื่องจากความไม่ตรงกันทางกล ความกว้างของร่องและความทนทานต่อรูปร่างของโปรไฟล์ (รางนำ) ของแบรนด์ต่างๆ จึงแตกต่างกัน ที่ที่หนีบปลายแผงโซลาร์เซลล์

หรืออาจใส่หรือล็อคสลักเกลียวตัว T ไม่ถูกต้อง ส่งผลให้การติดตั้งไม่เสถียร

ถาม: ระหว่างการติดตั้ง สลักเกลียวจะหมุนอยู่ตลอดเวลาและไม่สามารถขันให้แน่นได้ ฉันควรทำอย่างไร?

ตอบ: อาจเกิดจากลำดับการติดตั้งหรือเครื่องมือที่ไม่เหมาะสม ขั้นแรก ตรวจสอบให้แน่ใจว่าใส่หัวโบลต์เข้าไปในร่องรางนำอย่างถูกต้อง ประการที่สอง ต้องใช้ประแจทอร์คและการขันให้แน่นตามค่าแรงบิดที่ระบุในคู่มือผลิตภัณฑ์ (โดยปกติจะอยู่ในช่วง 16 ถึง 20 นิวตัน-เมตร) ขั้นแรก ให้ขันให้แน่นด้วยมือก่อน จากนั้นจึงขันให้แน่นด้วยประแจทอร์กในที่สุด

ถาม: ข้อกำหนดพิเศษสำหรับการเลือกวัสดุสำหรับผลิตภัณฑ์ในภูมิภาคที่มีหิมะตกและหนาวเย็นมีอะไรบ้าง

ตอบ: ขอแนะนำให้ใช้อลูมิเนียมอัลลอยด์เป็นวัสดุหลัก พื้นผิวได้รับการเคลือบด้วยอโนไดซ์ออกซิเดชันเพื่อให้ชั้นป้องกันที่ดีและป้องกันการกัดกร่อน
