จะติดตั้งระบบติดตั้งพลังงานแสงอาทิตย์บัลลาสต์ตะวันออก - ตะวันตกได้อย่างไร?

[การเตรียมการก่อนการติดตั้ง]

นี่คือรายการที่คุณต้องเตรียมก่อนการติดตั้ง:

เครื่องมือ:

ไขควง: ใช้สำหรับขันสกรูให้แน่น

เทปวัด: ใช้เพื่อให้แน่ใจว่าตัวยึดอยู่ในตำแหน่งที่ถูกต้อง

ระดับ: ใช้เพื่อยืนยันว่ามีการติดตั้งฉากยึดในแนวนอน

ระบบบัลลาสต์พลังงานแสงอาทิตย์ของเรามีอุปกรณ์เสริมดังต่อไปนี้:

อุปกรณ์รองรับขาตั้งกล้องที่ประกอบไว้ล่วงหน้า、รางและประกบราง、แคลมป์กลางและแคลมป์ปลาย、แคลมป์ราง、คลิปกราวด์และสายดิน、บัลลาสต์ถาด、สลักเกลียวหกเหลี่ยม M8*60 และน็อตหน้าแปลน M8 ควรสังเกตว่าคุณต้องเตรียมบล็อกซีเมนต์ด้วยตัวเอง

ส่วนรองรับขาตั้งกล้องที่ประกอบไว้ล่วงหน้า

รางรถไฟและรางประกบกัน

แคลมป์กลางและแคลมป์ปลาย

แคลมป์ราง

คลิปกราวด์และสายกราวด์

ถาดอับเฉา

[ขั้นตอนที่ 1]

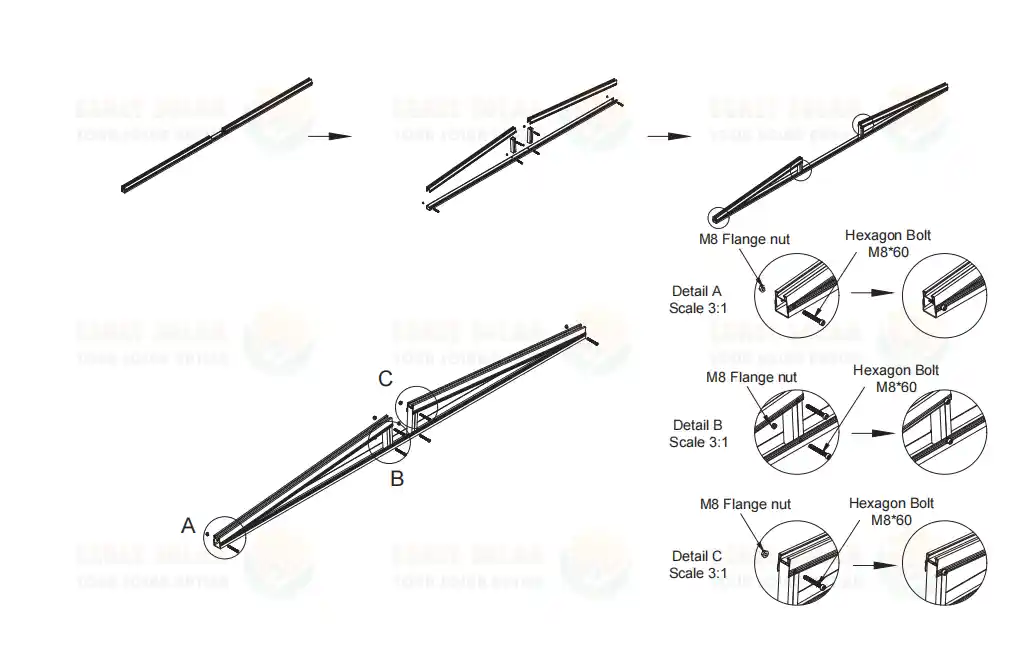

กางขายึดที่ประกอบไว้ล่วงหน้าแล้วติดตั้งสลักเกลียวหกเหลี่ยม M8*60 และน็อตหน้าแปลน M8 ที่จุด A, B และ C ที่ทำเครื่องหมายไว้ในแผนภาพด้านล่างเพื่อยึดขายึดขาตั้งกล้อง

[ขั้นตอนที่ 2]

ตามภาพวาด ขาตั้งที่ประกอบไว้ล่วงหน้าในระบบการติดตั้งหลังคาเรียบพลังงานแสงอาทิตย์จะถูกจัดเรียงที่ระยะห่าง 2,500 มม.

[ขั้นตอนที่ 3]

วางถาดบัลลาสต์ไว้ในส่วนรองรับขาตั้งกล้องที่ประกอบไว้ล่วงหน้าโดยสลับกัน และระยะห่างระหว่างถาดบัลลาสต์ทั้งสองจะอยู่ที่ประมาณ 1275 มม. ดังแสดงในรูป

[ขั้นตอนที่ 4]

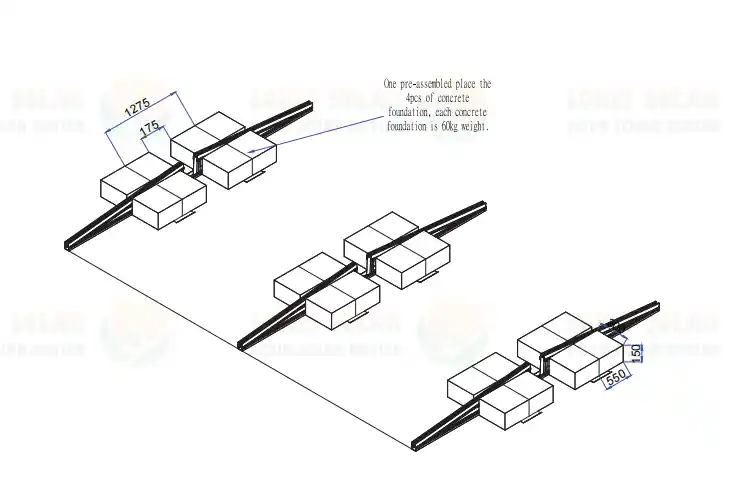

วางบล็อกคอนกรีตบนถาดอับเฉา ควรสังเกตว่าส่วนรองรับขาตั้งกล้องที่ประกอบไว้ล่วงหน้าหนึ่งอันจะต้องรองรับด้วยบล็อกคอนกรีตสี่บล็อก และบล็อกคอนกรีตแต่ละบล็อกต้องมีน้ำหนักอย่างน้อย 60 กก. ขนาดและตำแหน่งของบล็อกซีเมนต์ในระบบติดตั้งพลังงานแสงอาทิตย์บัลลาสต์หลังคาเรียบคอนกรีตแสดงในรูปต่อไปนี้

[ขั้นตอนที่ 5]

ต่อไปนี้เป็นมุมมองด้านบนของส่วนรองรับขาตั้งกล้องที่ประกอบไว้ล่วงหน้า ถาดบัลลาสต์ และบล็อกคอนกรีต หลังจากขั้นตอนการติดตั้งข้างต้นเสร็จสิ้น

[ขั้นตอนที่ 6]

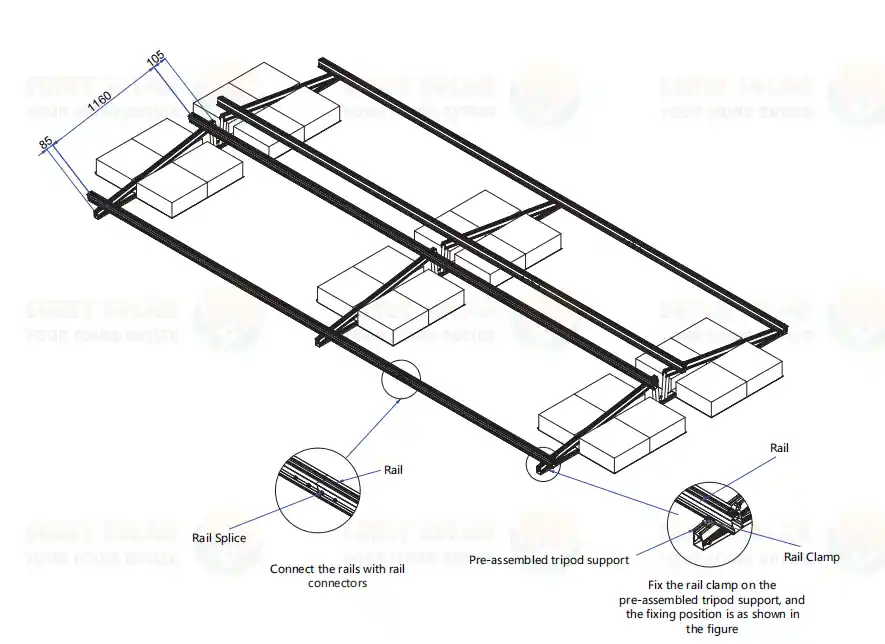

เชื่อมต่อรางโดยใช้ตัวประกบราง และยึดแคลมป์รางเข้ากับขายึดขาตั้งกล้องที่ประกอบไว้ล่วงหน้า ดังแสดงในรูป

[ขั้นตอนที่ 7]

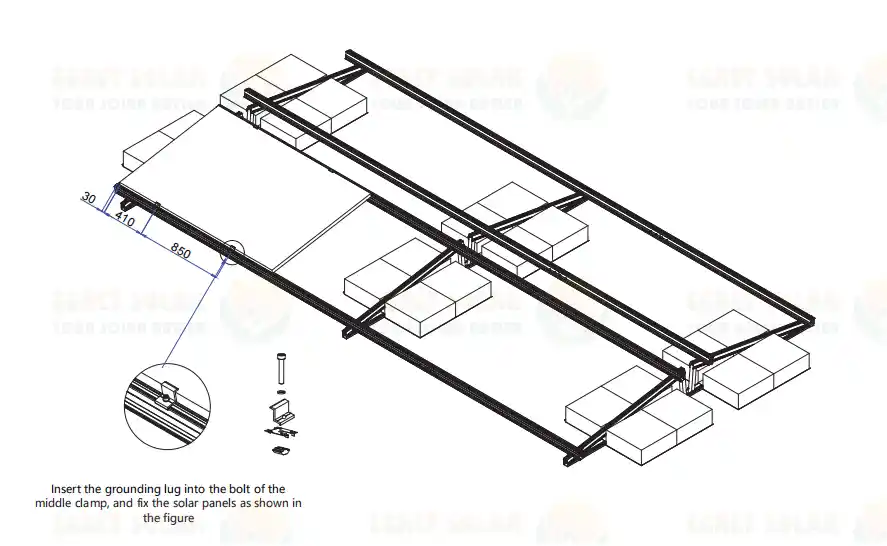

วางแผงโซลาร์เซลล์ไว้บนรางแล้วสอดคลิปกราวด์เข้าไปในสลักเกลียวของแคลมป์กลาง ดังแสดงในรูป

[ขั้นตอนที่ 8]

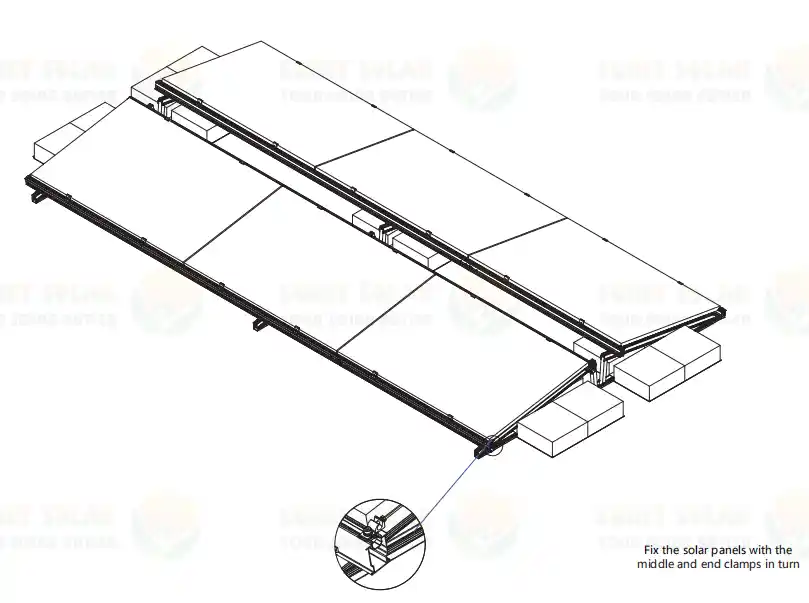

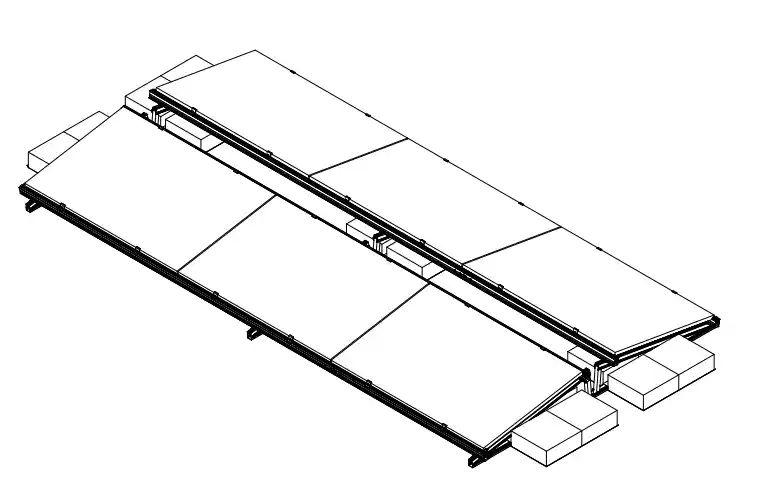

วางแผงโซลาร์เซลล์ตามลำดับ จากนั้นติดตั้งแคลมป์กลางและแคลมป์ปลายเพื่อยึดให้แน่น ดังแสดงในรูป เสร็จสิ้นการติดตั้งระบบติดตั้งบัลลาสต์พลังงานแสงอาทิตย์ตะวันออก-ตะวันตกทั้งหมด

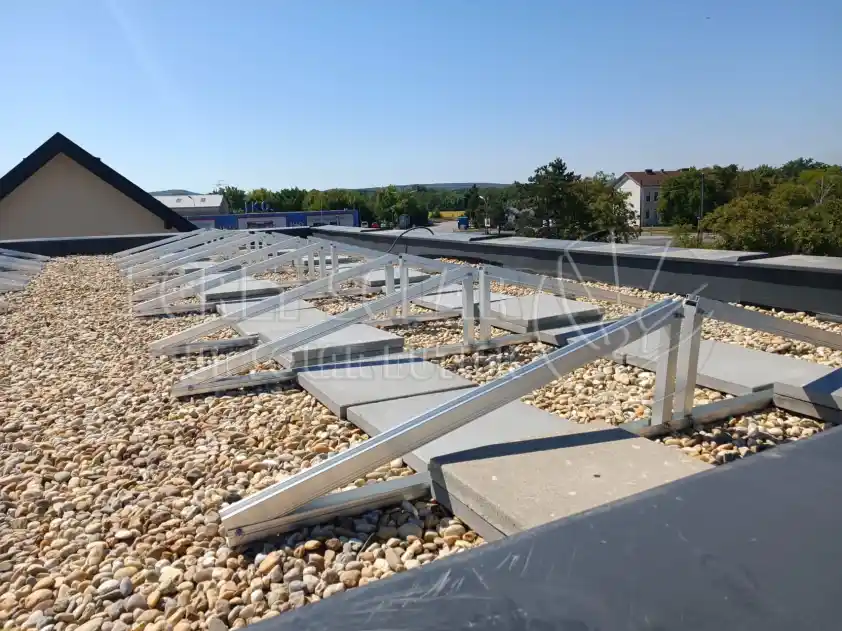

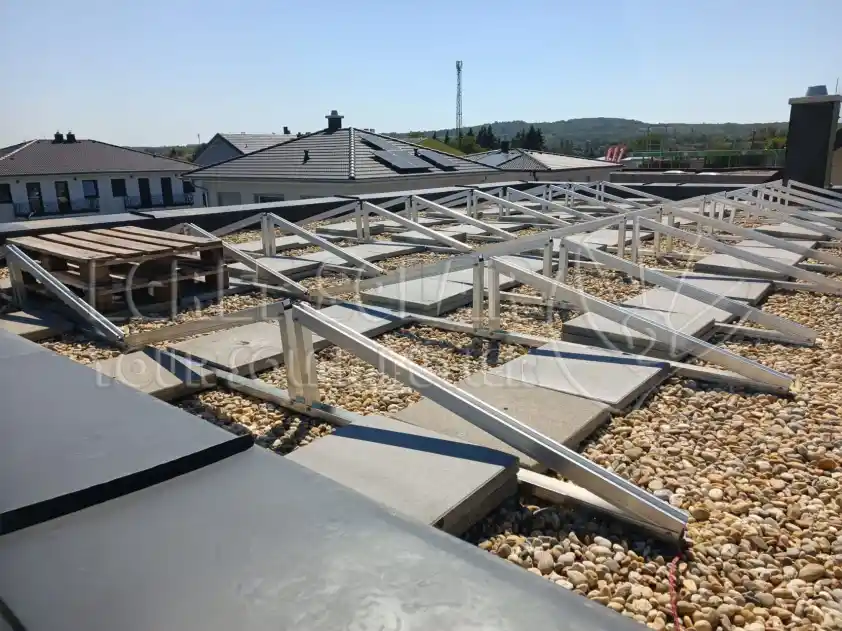

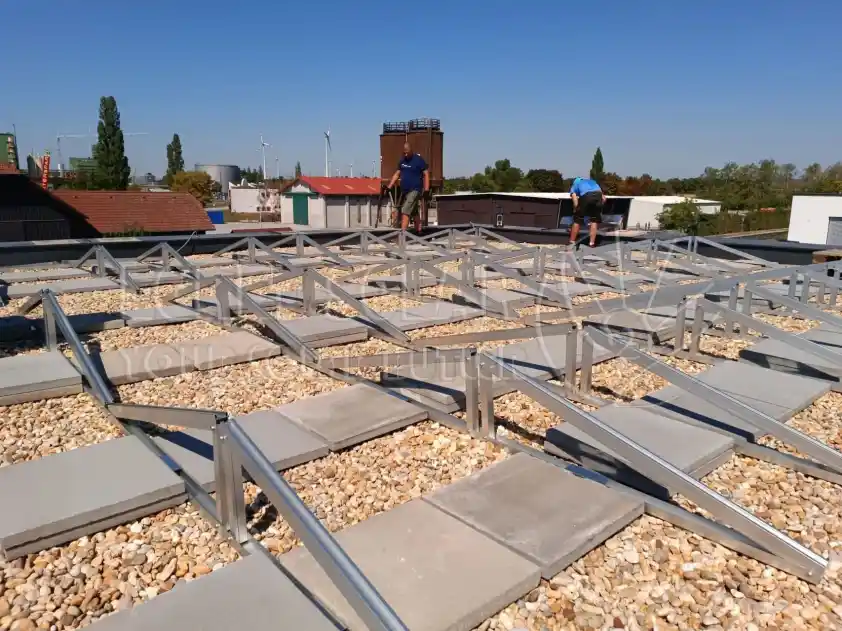

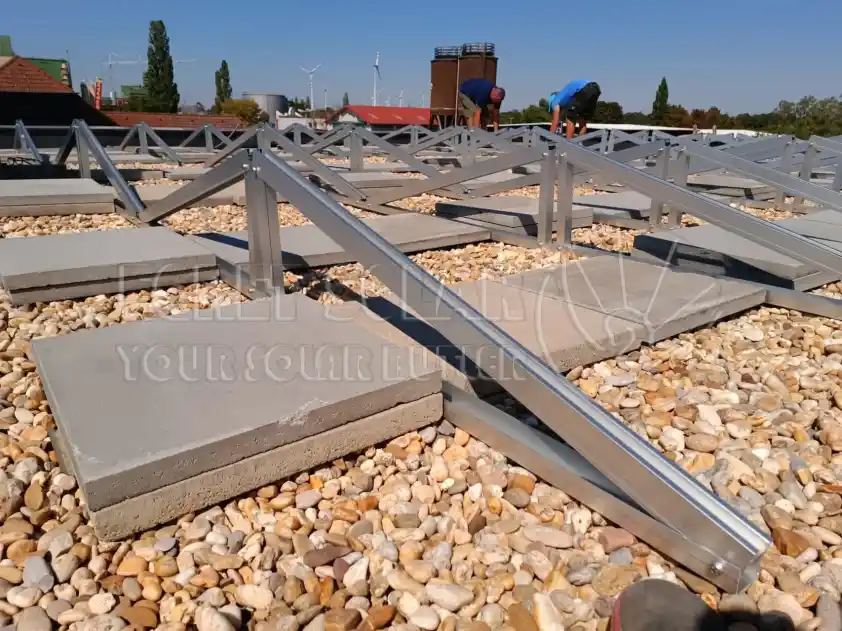

[ตัวอย่างการติดตั้ง]
