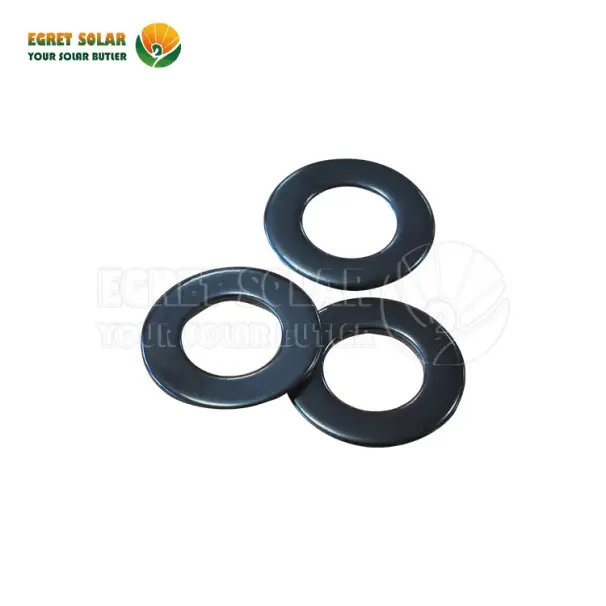

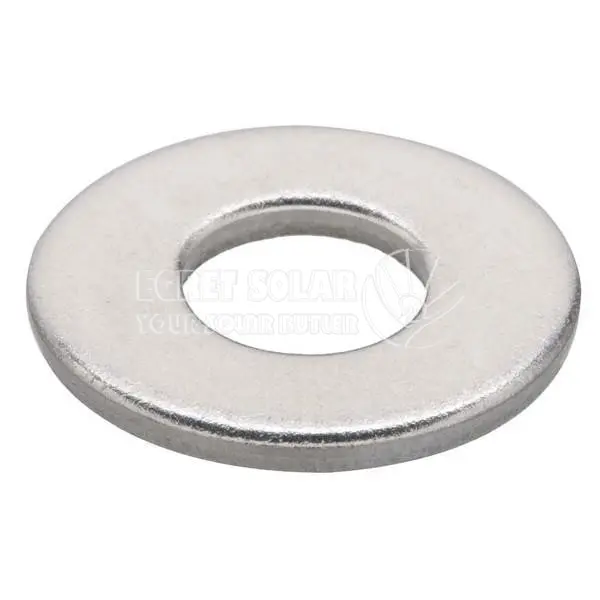

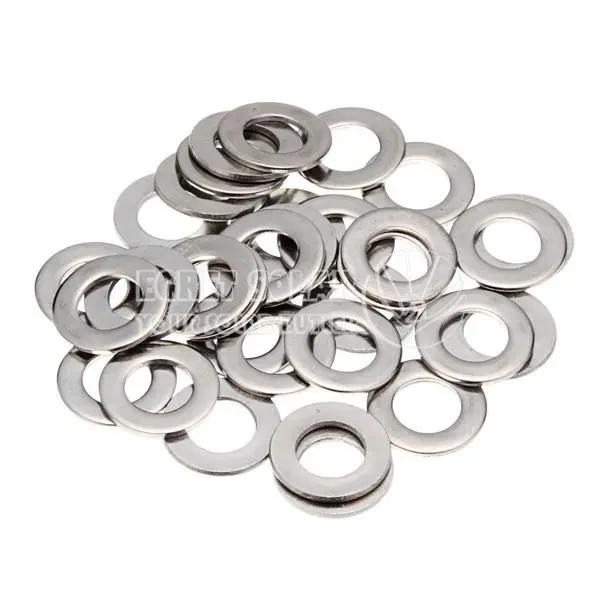

เครื่องซักผ้าแบนพลังงานแสงอาทิตย์สำหรับการติดตั้งพลังงานแสงอาทิตย์เป็นส่วนประกอบที่สำคัญขนาดเล็ก แต่มีความสำคัญ มันเป็นมาตรฐานที่ทนต่อการกัดกร่อน (HDG หรือ SS) เครื่องซักผ้าขนาดเส้นผ่านศูนย์กลางขนาดใหญ่ขนาดใหญ่สำหรับสลักเกลียว หน้าที่ของมันคือเพื่อให้แน่ใจว่าโบลต์แคลมป์ได้อย่างมีประสิทธิภาพกระจายโหลดอย่างปลอดภัยปกป้องพื้นผิวการติดตั้งและป้องกันการคลายซึ่งมีส่วนสำคัญต่อความสมบูรณ์ของโครงสร้างความปลอดภัยและความทนทานในระยะยาวของอาร์เรย์สุริยะทั้งหมด ใช้เครื่องซักผ้าที่ระบุโดยผู้ผลิตระบบ Solar Racking ของคุณเสมอ
แผงเซลล์แสงอาทิตย์ติดตั้งแบบแบนโซลาร์เซลล์มีให้เลือกหลายขนาด (M4, M6, M8, M10, M12) ช่วยให้เข้ากันได้กับเส้นผ่านศูนย์กลางของสลักเกลียวที่หลากหลายในการใช้งานที่หลากหลาย
เครื่องซักผ้าแบบ Solar Mounting Flat ช่วยป้องกันความเสียหายต่อพื้นผิวที่ยึดติดอยู่และยังสามารถให้การกระจายของโหลดได้มากขึ้นลดความเสี่ยงของการคลายหรือความล้มเหลวของตัวยึด
แจกจ่ายโหลด: ฟังก์ชั่นหลักสำหรับเครื่องซักผ้าแบบแบนพลังงานแสงอาทิตย์คือการแพร่กระจายแรงหนีบ (โหลด) ที่กระทำโดยน็อตและสลักเกลียวเหนือพื้นที่ผิวขนาดใหญ่ของส่วนประกอบการติดตั้ง (เช่นรางอลูมิเนียมตัวยึดหรือเฟรมแผง) สิ่งนี้ป้องกัน:
ความเสียหายต่อวัสดุที่นุ่มกว่า (เช่นรางอลูมิเนียม)
การบิดเบือนหรือการบดของวัสดุคอมโพสิต
ความเข้มข้นของความเครียดมากเกินไปที่อาจนำไปสู่การแตกร้าวหรือความล้มเหลว
ให้พื้นผิวแบริ่งที่มีความเสถียร: สร้างพื้นผิวเรียบและเรียบสำหรับน็อตหรือหัวสลักเกลียวที่จะทนต่อการกระจายความดันและลดความเสี่ยงของการคลายเนื่องจากการสั่นสะเทือนหรือการปั่นจักรยานความร้อน
ชดเชยสำหรับรูขนาดใหญ่: เครื่องซักผ้าแบบแบนพลังงานแสงอาทิตย์ช่วยให้มั่นใจได้ว่าวัสดุสลักเกลียวที่ยึดวัสดุอย่างถูกต้องแม้ว่ารูในส่วนประกอบเดียวจะมีขนาดใหญ่กว่าเส้นผ่านศูนย์กลางของสลักเกลียวเล็กน้อย
การป้องกัน: Solar Sus304 Flat Washer ทำหน้าที่เป็นอุปสรรคระหว่างสลักเกลียว/น็อตและพื้นผิวการติดตั้งลดการกัดกร่อนของกัลวานิก (โดยเฉพาะอย่างยิ่งที่สำคัญเมื่อใช้โลหะที่แตกต่างกันเช่นสลักเกลียวเหล็กและรางอลูมิเนียม) และการเกาพื้นผิว
ป้องกันการบดวัสดุอ่อนนุ่ม (เช่นรางอลูมิเนียม)
ลดการกัดกร่อนของกัลวานิกระหว่างโลหะที่แตกต่างกัน
ตรวจสอบให้แน่ใจแม้กระทั่งการกระจายโหลดกับกองกำลังลม/หิมะ
รักษาความตึงเครียดของสลักเกลียวมานานหลายทศวรรษของการขี่จักรยานด้วยความร้อน/การสั่นสะเทือน
มักจะจำเป็นสำหรับการรับประกันระบบ
Q1: เครื่องซักผ้าแบนพลังงานแสงอาทิตย์คืออะไร?
ตอบ: เครื่องซักผ้าที่ออกแบบมาเป็นพิเศษใช้ในระบบชั้นวางแผงโซลาร์เซลล์ มันกระจายแรงหนีบของสลักเกลียว/ถั่วเพื่อป้องกันพื้นผิวการติดตั้ง (เช่นรางอลูมิเนียม) ป้องกันความเสียหายลดการกัดกร่อนและตรวจสอบความสมบูรณ์ของโครงสร้างระยะยาว
Q2: ขนาดเท่ากัน?
ตอบ: ขนาดของเส้นผ่านศูนย์กลางโบลต์ที่ตรงกับ:
- M8 (สำหรับสลักเกลียว 8 มม.): id ~ 8.4 มม., OD 17-24 มม.
- M10 (พบมากที่สุด): id ~ 10.5 มม., OD 20-30 มม.
- M12: ID ~ 13 มม., OD 24-36 มม.
ตรวจสอบขนาดตามข้อกำหนดของผู้ผลิตของคุณเสมอ
Q3: ใช้วัสดุอะไรบ้าง?
A:
-เหล็กชุบสังกะสีแบบจุ่มร้อน (HDG): ความต้านทานการกัดกร่อนที่ดีราคาประหยัด
- สแตนเลส (A2/304 หรือ A4/316): จำเป็นสำหรับสภาพแวดล้อมชายฝั่ง/รุนแรง A4/316 เสนอความต้านทานการกัดกร่อนที่เหนือกว่า
- หลีกเลี่ยงเหล็กกล้าคาร์บอนธรรมดาหรือโลหะที่ไม่เข้ากันได้
Q4: ความหนาของเครื่องซักผ้าแบบแบน SOLAR SULAR SULAR ได้อย่างไร?
ตอบ: โดยทั่วไป 1.5–3 มม. เครื่องซักผ้าที่หนาขึ้นจัดการกับโหลดที่สูงขึ้น แต่ต้องการสลักเกลียวที่ยาวขึ้น ติดตามรายละเอียดทางวิศวกรรมระบบ Racking
Q5: จะเกิดอะไรขึ้นถ้าฉันละเว้นเครื่องซักผ้า?
ตอบ: ความเสี่ยงรวมถึง:
- รางบด/เสียหายหรือเฟรมแผง
- การเชื่อมต่อแบบหลวมเนื่องจากการสั่นสะเทือน/การปั่นจักรยานความร้อน
- เร่งการกัดกร่อนของกัลวานิก
- ความล้มเหลวของโครงสร้างหรือการปลดแผง
Q6: เครื่องซักผ้าแบบแบนพลังงานแสงอาทิตย์ใช้ในอาร์เรย์แสงอาทิตย์อยู่ที่ไหน?
A: ทุกการเชื่อมต่อที่มีการเชื่อมต่อ:
- รางรถไฟและที่หนีบปลาย
- แคลมป์แผงไปยังราง
- สิ่งที่แนบมากับหลังคา (เช่น L-Feet, กระพริบ)
- มูลนิธิพื้นดิน
